ONBON Приемная карта ВХ-V75

Приемная карта  ONBON BX-V75

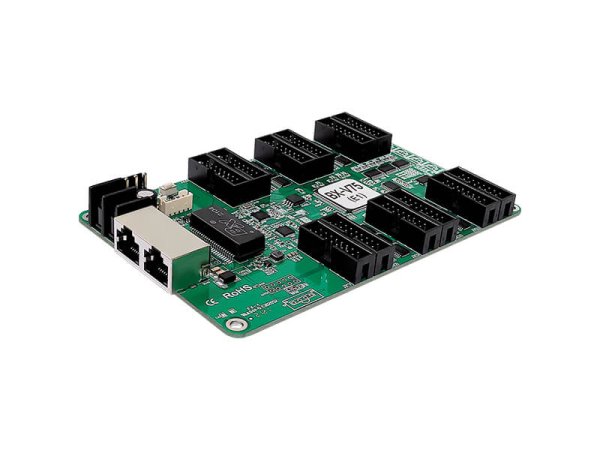

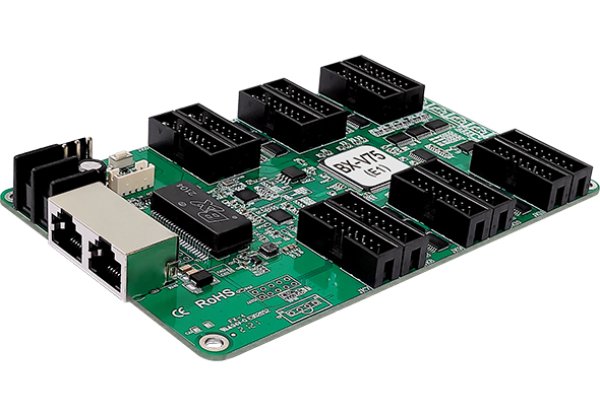

ONBON приемная карта ВХ-V75 – предназначена для управления полноцветными LED-дисплеями с максимальным разрешением 320×480 пикселей, поддерживает до 65 536 уровней градаций серого, оснащена 12 интерфейсами 75PIN и 24 выходами RGB, совместима с различными типами модулей и драйверов, обеспечивает стабильную работу при температуре от -40°C до +80°C, поддерживает гигабитную передачу данных, онлайн-обновление прошивки, защиту от ЭСР, радиопомех и перенапряжений, имеет низкое энергопотребление (до 3 Вт), корпус с УФ-покрытием и конструкционную защиту от влаги, пыли и солевого тумана.

Техническая характеристика:

·        Максимальное разрешение одной карты: 320 × 480 пикселей

·        Максимальная высота управления: ≤ 1024 пикселя

·        Интерфейсы подключения:

o   12 групп 75-пиновых интерфейсов

o   24 группы выходов сигнала RGB

·        Градации серого: ≤ 65 536 уровней (16 бит)

·        Компенсация оттенков серого: Независимая компенсация каждого уровня серого

Передача и связь

·        Совместимые отправляющие устройства: все карты отправителя BX, плееры Y/YQ, устройства OVP

·        Дальность передачи:

o   Кабель Super Cat5: ≤ 140 м

o   Кабель Cat6: ≤ 170 м

·        Оптоволоконная передача:

o   одномодовый трансивер: ≤ 20 км

o   многомодовый трансивер: ≤ 550 м

·        Возможность неограниченного расширения через репитеры

·        Поддерживаемое оборудование: гигабитные коммутаторы, оптоволоконные трансиверы и гигабитные оптоволоконные коммутаторы

Совместимость с модулями

·        Типы дисплеев: Трёхцветные светодиодные дисплеи различных спецификаций

·        Совместимые драйверы:

·        74HC595

·        ШИМ-драйверы

·        Микросхемы с двойной защёлкой

·        Постояннотоковые драйверы

Поддержка декодирования:

·        С модулями декодирования и без

·        Совместимость с различными ИС строкового декодирования

·        Типы сканирования: от статического до 1/64, с интеллектуальным определением

·        Поддержка "пустых мест" (gap mode): Есть

·        Настройка RGB-сигналов: Поддержка гибкой последовательности сигнальных линий

Основные функции

·        Прямое управление по гигабитной сети ПК (без отправляющей карты), до 1 млн пикселей

·        Направления передачи данных: слева направо, справа налево, сверху вниз, снизу вверх

·        Data Folio: увеличение частоты обновления, снижение количества приёмных карт

·        Гибкий обмен группами данных: для оптимальной укладки соединительных кабелей

·        Поддержка экранов нестандартной формы: сферические, кубические, экраны произвольной формы

·        Автокоммутация портов: 2 гигабитных сетевых порта, могут использоваться произвольно как вход или выход

Обслуживание и обновление

·        Чтение профиля: чтение конфигурации и версии прошивки приёмной карты

·        Обновление ПО: поддержка онлайн-обновления прошивки и FPGA

Электропитание

·        Рабочее напряжение: 5 В (допустимый диапазон: 3–6 В)

·        Максимальная потребляемая мощность: ≤ 3 Вт

·        Стандарт: соответствует T COEMA 103S-2019 (уровень C)

Условия эксплуатации

·        Рабочая температура: от -40°C до +80°C

·        Защита от солевого тумана: соответствует условиям прибрежной зоны (до 500 м)

·        Соответствие стандарту: T COEMA 103S-2019 (уровень C)

Электромагнитная совместимость (EMC)

·        Радиопомехи: соответствие стандарту GB/T 9254.1-2021

·        Защита от ЭСР:

·        Контактный разряд: 8 кВ

·        Уровень 4 по GB/T 17626.2-2018

·        Импульсная защита (перенапряжение):

·        Испытательное напряжение: 4 кВ

·        Уровень 4 по GB/T 17626.5-2019

Гарантия качества и конструкция

·        Надёжность: 7/24 стабильная работа, уровень отказов ≤ 0,3%

·        Материал корпуса:

·        Усиленный пластиковый кронштейн

·        Защита от коррозии, статики, высоких/низких температур, огнестойкость

·        Защита компонентов:

·        Покрытие УФ-конформным клеем

·        Защита от пыли, влаги, статики, соли

·        Двойной уровень защиты (национальный стандарт 85)

Габариты и упаковка

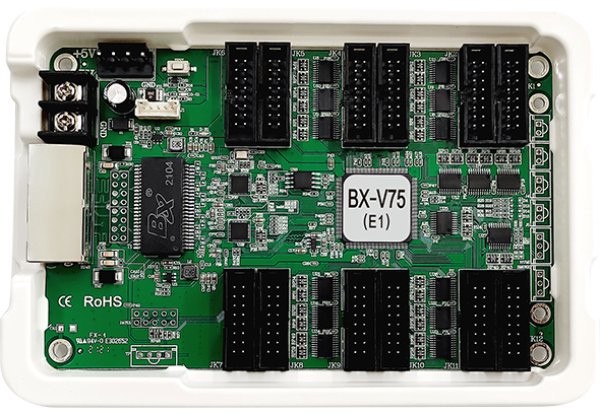

·        Размер карты: 143,6 × 91,7 × 17 мм

·        Вес карты: около 130 г

·        Упаковка:

·        Каждая карта упакована в огнестойкий, антистатический пластиковый кронштейн BX

·        Размер коробки: 620 × 490 × 180 мм

·        В коробке: 100 приёмных карт
