ONBON Приемная карта ВХ-V75LS

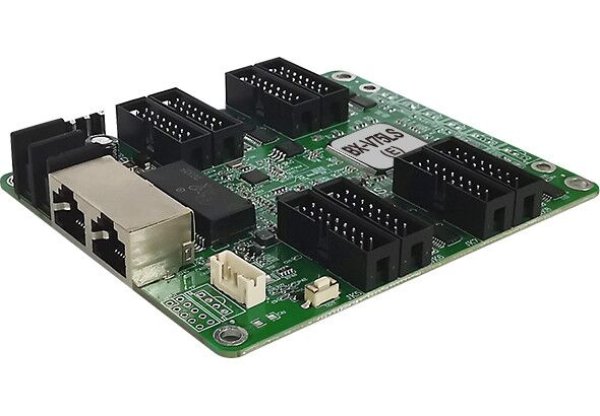

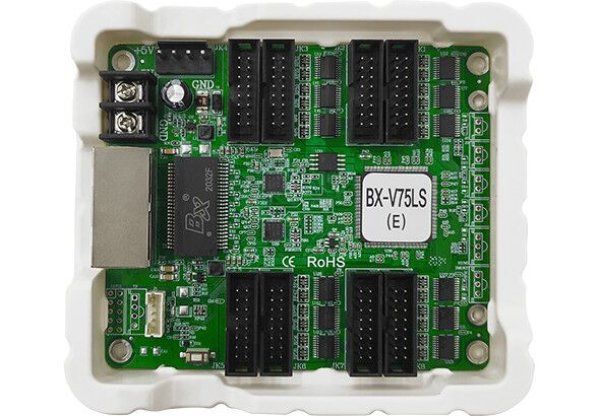

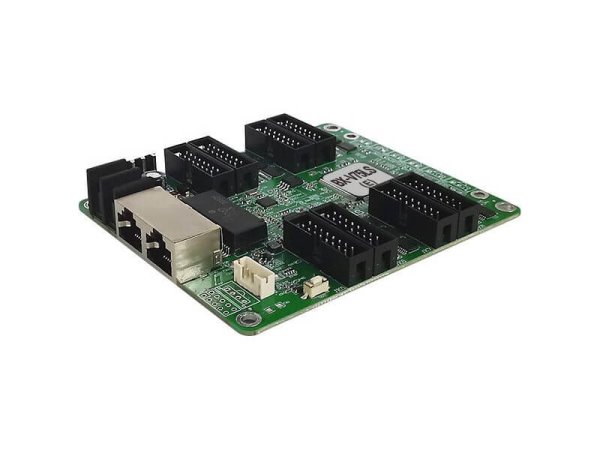

Приемная карта  ONBON BX-V75LS

ONBON приемная карта ВХ-V75LS – предназначена для управления светодиодными экранами, поддерживает разрешение до 320×320 пикселей, до 65536 уровней оттенков серого, гибкую настройку RGB-сигналов и различные типы сканирования. Оснащена 8 интерфейсами 75PIN и 16 выходами RGB, поддерживает гигабитную передачу данных, обновление прошивки онлайн, работу при температуре от -40°C до +80°C и защиту от электромагнитных помех. Подходит для нестандартных экранов и обеспечивает стабильную работу 24/7.

Техническая характеристика:

Разрешающая способность: одна карта поддерживает разрешение до 320×320 пикселей

Интерфейсы и выходы:

·        8 групп интерфейсов по 75PIN

·        16 групп выходов RGB-сигнала

Оттенки серого: до 65536 уровней (16 бит) с независимой компенсацией каждого уровня

Совместимость с драйверами и модулями:

·        Поддержка трёхцветных LED-модулей различных спецификаций

·        Совместимость с драйверами: 74HC595, постоянного тока, двойной фиксации, ШИМ

·        Поддержка строковых декодеров и бездекодерных модулей

·        Поддержка сканирования от статического до 1/64

·        Гибкое определение порядка RGB-сигналов

·        Поддержка произвольных «пустых мест» на плате

Передача данных:

·        Совместимость с отправляющими устройствами BX, плеерами Y/YQ, контроллерами OVP

·        Расстояние передачи:

o   Сетевой кабель категории Super 5e – до 140 м

o   Кабель категории 6 – до 170 м

o   Одномодовое волокно – до 20 км

o   Многомодовое волокно – до 550 м (расширение через репитеры)

·        Поддержка гигабитных свитчей и оптических трансиверов

Особенности:

·        Режим прямого гигабитного подключения ПК (до 1 млн пикселей, без отправляющей карты)

·        Поддержка маршрутизации данных в любом направлении

·        Поддержка фолио-данных (повышение частоты обновления, снижение числа приёмных карт)

·        Произвольный обмен групп данных

·        Поддержка экранов нестандартной формы (сферические, кубические, креативные дисплеи)

·        Автоматическое определение входа/выхода двух гигабитных портов

Обслуживание и обновление:

·        Чтение конфигурации и версии прошивки

·        Онлайн-обновление базового ПО и прошивки FPGA

Электропитание:

·        Рабочее напряжение: 5 В (диапазон: 3–6 В)

·        Максимальная потребляемая мощность: ≤3 Вт

Электромагнитная совместимость:

·        Соответствие стандарту GB/T 9254.1-2021 (радиопомехи)

·        Защита от ЭСР: уровень 4, 8 кВ (по GB/T 17626.2-2018)

·        Защита от импульсных помех: уровень 4, 4 кВ (по GB/T 17626.5-2019)

Условия эксплуатации:

·        Температура: от -40°C до +80°C

·        Защита от солевого тумана: морская среда до 500 м

·        Соответствие стандарту T COEMA 103S-2019 (уровень C)

Надёжность и защита:

·        7/24 стабильная работа, частота отказов ≤0,3%

·        Изолированный, огнестойкий, антикоррозийный корпус с антистатической защитой

·        УФ-конформное покрытие компонентов (влагозащита, пылезащита, анти солевая защита)

Физические параметры:

·        Размер: 107,4 × 91,7 × 17 мм

·        Вес: около 100 г

·        Упаковка: по 1 карте в пластиковом антистатическом кронштейне BX

·        Размер коробки: 620 × 490 × 180 мм, вмещает 100 приёмных карт
