ORTOFON Пластинка с тестовой записью EAN:5705796990164

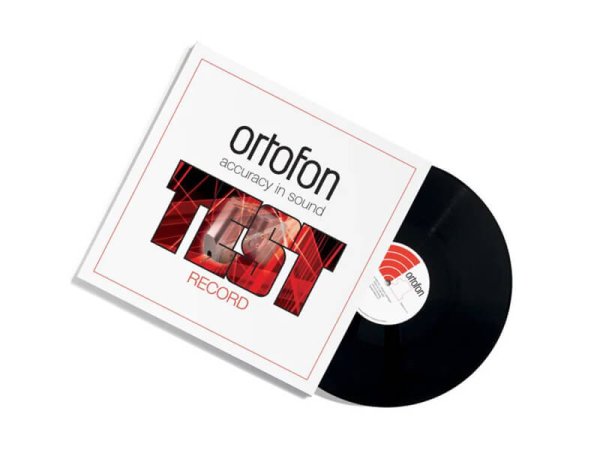

Тестовая пластинка ORTOFON Test Record

ORTOFON Test Record — специализированная виниловая пластинка с набором измерительных сигналов, предназначенная для проверки и настройки винилового проигрывателя. Она позволяет оценить работу картриджа, его взаимодействие с тонармом и проигрывателем, проверить правильность подключения каналов и определить способность иглы отслеживать канавку.

На каждой стороне пластинки записан одинаковый комплект из 15 тестовых дорожек. В него входят частотные развёртки, опорные сигналы для левого и правого каналов, тесты способности отслеживания с разными амплитудами и прямоугольный измерительный сигнал.

Основные особенности:

• специализированная тестовая виниловая пластинка;
• 15 измерительных дорожек на каждой стороне;
• одинаковый набор тестов на обеих сторонах;
• частотные развёртки от 800 Гц до 50 кГц;
• опорные сигналы частотой 1000 Гц для левого и правого каналов;
• проверка баланса и правильности подключения каналов;
• проверка скорости вращения проигрывателя;
• тест способности картриджа отслеживать канавку;
• боковая модуляция частотой 315 Гц;
• амплитуды теста отслеживания от 50 до 100 мкм;
• возможность проверки настройки антискейтинга;
• прямоугольный измерительный сигнал для проверки с осциллографом;
• предназначена для воспроизведения через систему с RIAA-коррекцией.

Частотная развёртка

Дорожки 1–4 содержат логарифмические частотные развёртки для левого и правого каналов. Сигнал проходит диапазон от 800 Гц до 50 кГц за 28 секунд. В диапазоне от 800 Гц до 20 кГц указано отклонение ±1,5 дБ.

Эти дорожки позволяют проверить частотную характеристику системы. На полученный результат могут влиять ёмкость соединительного кабеля, нагрузка картриджа, прижимная сила и состояние элементов звукоснимателя.

Опорный сигнал 1000 Гц

Дорожки 5–8 содержат опорные сигналы частотой 1000 Гц и скоростью записи 5 см/с RMS. Сигналы поочерёдно записаны в левом и правом каналах.

С их помощью можно проверить правильность подключения каналов, оценить баланс выходного сигнала и проконтролировать скорость вращения проигрывателя при использовании соответствующего измерительного оборудования.

Проверка способности отслеживания

Дорожки 9–14 содержат сигнал частотой 315 Гц с боковой модуляцией. Амплитуда последовательно увеличивается и составляет 50, 60, 70, 80, 90 и 100 мкм.

Испытание позволяет определить, насколько уверенно картридж отслеживает канавку. Полученный результат следует сопоставлять со значением способности отслеживания, указанным в технических характеристиках установленного картриджа.

Различия между левым и правым каналами во время тестирования могут указывать на необходимость проверки настройки антискейтинга. Настройку прижимной силы и антискейтинга необходимо выполнять в соответствии с руководствами картриджа, тонарма и проигрывателя.

Прямоугольный измерительный сигнал

Дорожка 15 содержит прямоугольный сигнал длительностью 2,7 мс с соотношением рабочего цикла 3:7. При подключении измерительного осциллографа сигнал позволяет проверить правильность соединения картриджа и каналов аудиосистемы.

Список тестовых дорожек:

1. Частотная развёртка левого канала: 800 Гц – 50 кГц, 28 секунд.
2. Частотная развёртка правого канала: 800 Гц – 50 кГц, 28 секунд.
3. Частотная развёртка левого канала: 800 Гц – 50 кГц, 28 секунд.
4. Частотная развёртка правого канала: 800 Гц – 50 кГц, 28 секунд.
5. Опорный сигнал 1000 Гц, 5 см/с RMS — левый канал.
6. Опорный сигнал 1000 Гц, 5 см/с RMS — правый канал.
7. Опорный сигнал 1000 Гц, 5 см/с RMS — левый канал.
8. Опорный сигнал 1000 Гц, 5 см/с RMS — правый канал.
9. Тест отслеживания, боковая модуляция, амплитуда 50 мкм.
10. Тест отслеживания, боковая модуляция, амплитуда 60 мкм.
11. Тест отслеживания, боковая модуляция, амплитуда 70 мкм.
12. Тест отслеживания, боковая модуляция, амплитуда 80 мкм.
13. Тест отслеживания, боковая модуляция, амплитуда 90 мкм.
14. Тест отслеживания, боковая модуляция, амплитуда 100 мкм.
15. Прямоугольный сигнал 2,7 мс, рабочий цикл 3:7.

Подготовка к тестированию

Перед использованием необходимо проверить правильность подключения левого и правого каналов, фазировку и расположение акустических систем. Тонарм должен быть установлен параллельно поверхности пластинки, а прижимная сила, антискейтинг и вынос иглы — настроены в соответствии с требованиями производителя картриджа и проигрывателя.

Обратите внимание:

Пластинка предназначена для воспроизведения через аудиосистему с RIAA-коррекцией. Производитель рекомендует устанавливать умеренный уровень громкости. Это измерительная пластинка с тестовыми сигналами, а не музыкальный альбом. Для выполнения отдельных проверок может потребоваться измерительное оборудование, включая осциллограф.

Комплектация:

• тестовая пластинка ORTOFON Test Record — 1 шт.
