BXB и Arec работают в знаменитом Дворце школьников г. Алматы

Современные решения для конференц систем - это не только стационарные микрофонные пульты делегатов и председателей, но и оснащение помещений камерами, а также одновременным выводом изображения на дисплей со всех камер. Также необходим качественный вывод звука с конференции для присутствующих участников. Все эти нестандартные решения успешно реализует компания STEPLine с профессиональной командой менеджеров, инженеров и непосредственно инсталляторов.

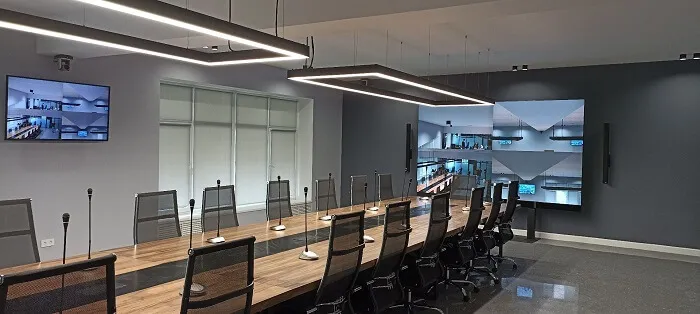

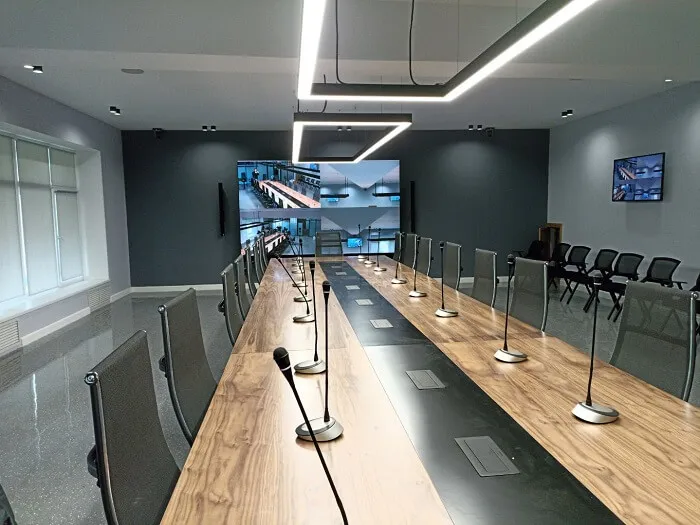

Предлагаем ознакомиться с одним из таких успешно завершенных проектов. Заказчик - администрация Дворца школьников города Алматы  - поставил перед нами задачу оснастить конференц -зал микрофонными пультами, камерами с позиционированием, записью и трансляцией совещаний в прямом эфире, возможностью выводить одновременно изображения со всех камер напрямую в видеоконференцию. Также была поставлена задача предоставить способ вывода презентаций беспроводным способом и вывод звука на внешние колонки, находящиеся в помещении.







В качестве конференц-системы была выбрана модель UFO от тайваньского производителя BXB с головным блоком UFO-2050. Данный блок позволяет подключить к нему до 10 пультов председателей и до 500 пультов делегатов и способен автоматически отключать микрофоны через установленное время после окончания речи.

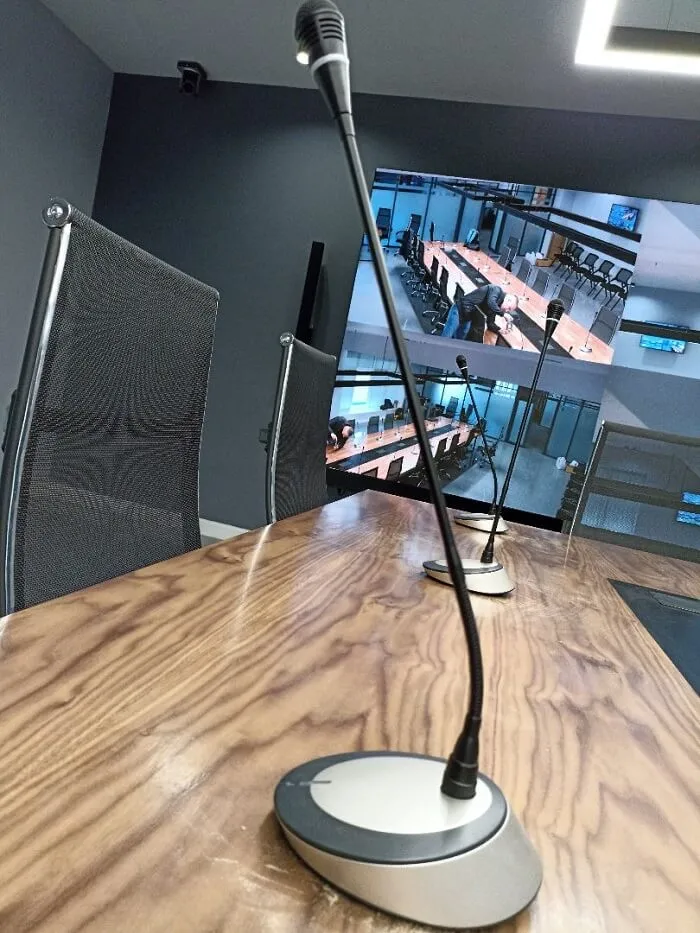

Микрофонные пульты для председателей модели UFO-2011 были установлены в количестве одной штуки, пульты делегатов UFO-2012 - в количестве 24 штук. Особенностью комплексов для организации конференций компании BXB является широкий набор режимов управления совещанием: Normal, Chairman, Override, Open-Mic, FIFO. В ручном режиме председатель включает / отключает микрофоны участников на своё усмотрение. По желанию заказчика конференц-система может быть дополнена системой синхронного перевода.









Для проведения видеоконференций и архивирования переговоров и совещаний была установлена флагманская система слежения и видеозаписи AREC. AREC LS-860 - это флагманская медиастанция с ультимативными аппаратными характеристиками и уникальной поддержкой протокола SRT (а также NDI-HX в модификации LS-860N), позволяющая пользователю одновременно захватывать четыре источника видеосигнала (IP или HDMI), переключаться между ними, комбинировать в одном канале источники, вести запись и организовывать прямые трансляции на веб-сайты.



LS-860 − оснащена 4 HDMI входами, с выделенными под каждый вход отдельным, независимым аудиоразъемами 3,5мм мини- джек, а также индикатором громкости на передней панели. Медиа-станции AREC отменяют сложную и дорогостоящую видеосъемку мероприятий. Достаточно нажатия одной клавиши «Запись» - и по окончании встречи или доклада на вашем сервере будет лежать его качественная видеозапись, которой можно далее пользоваться по вашему усмотрению!



• Профессиональная четырёхканальная медиастанция.

• Может записывать и транслировать смешанное   видео в прямом эфире, и одновременно записывать 4 отдельных видеоисточника в Full HD со скоростью 60 кадров в секунду. Автоматическое   резервное копирование на сервер по FTP и SFTP.

• Внутренний жесткий диск емкостью 1 Тб.

• Гарантия - 12 месяцев



Помимо этого был задействован AREC Адаптер A-BR01. Устройство представляет собой переходник с HDMI на USB 3.0. Оно позволяет подключить видеоисточник с HDMI-выходом (камеру, медиастанцию или др.) к компьютеру с разъемом USB 3.0, используя стандартные встроенные драйвера ОС для аудио-видео USB-устройств (UVC). Опционально есть возможность добавить источник звука через разъем 3.5 мм mini-jack, а также выводить изображение с источника на доп. экран через сквозной дополнительный HDMI-разъем.

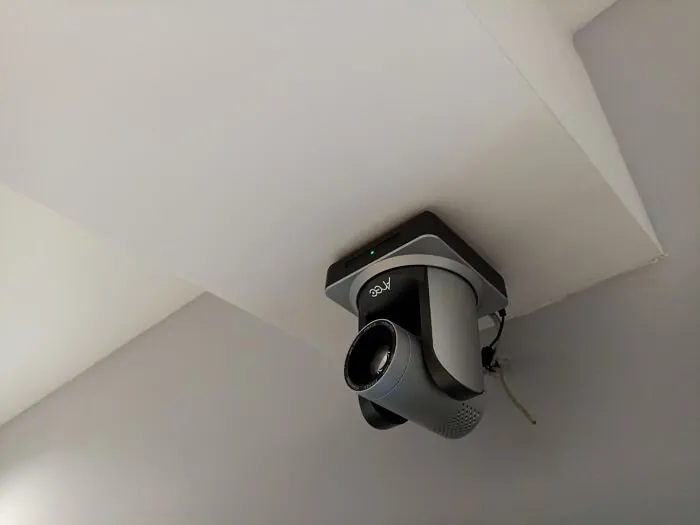

Использовались 4 широкоугольные PTZ- камеры AREC Видеокамера A-VC01 3 (CI-22H). Камера AREC CI-22H PTZ Conference оснащена 20-кратным оптическим зумом. Камера способна выводить видео с качеством Full HD до 1080/60p через HDMI, USB 3.0 и IP-передачу. Особенности CI-22H – это передовые алгоритмы обработки ISP и исключительный механизм наклона и вращения, обеспечивающий высокое разрешение, яркую производительность и плавность перемещения во время записи видео.







• PTZ HDMI/USB/IP камера, кодек сжатия H.264, Full HD разрешение 60p, 20 кратный оптический зум, поворот на 340 градусов, наклона 120 градусов.

• Для больших конференц-залов и помещений, где нужен большой угол поворота камеры.

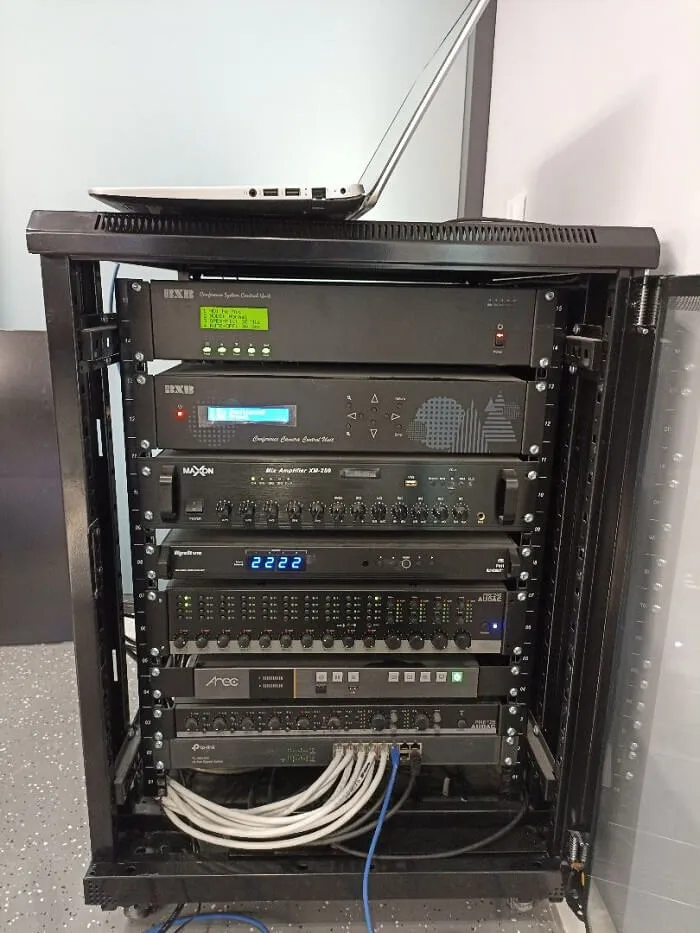

Камерами управляет центральный блок BXB C901. На лицевой стороне устройства расположен LCD-дисплей и кнопки управления. С их помощью возможно изменения положения камеры в горизонтальной, вертикальной плоскостях, а также выполнение быстрого разворота.



Процессор имеет входы и выходы стандарта RS-485 и RS-232. Они совместимы с оборудованием компании BXB (серия FCS), а также с камерами Sony и других производителей. Порт USB может использоваться для передачи данных и связи с управляющим оборудованием или ПО. 4 входных и 6 выходных портов могут использоваться для работы с изображениями. Для каждого из выходов доступна настройка уровня яркости до 4 градаций. Процессор обладает высокой производительностью, что позволяет подключать к нему до 1009 микрофонов и 4 камеры одновременно.



Устройство поддерживает работу с сетевыми поворотными камерами, с помощью которых возможна видеозапись мероприятия с фокусировкой на выступающем. В памяти устройства может храниться до 128 точек позиций на каждую камеру. Широкий спектр автоматических настроек камер позволяет производить видеозапись мероприятия с разных ракурсов, установленных заранее.  На случай внештатных ситуаций процессор оснащён 4-битным DIP-переключателем.







Звук было решено вывести через встраиваемые громкоговорители AUDAC Громкоговоритель CIRA724/W и AUDAC Громкоговоритель колонного типа KYRA12/B через предусилитель AUDAC Предусилитель PRE240 .



AUDAC CIRA724/W – двухполосная потолочная колонка с 6,5'' драйвером для низких частот и смонтированным по центру коаксиальным 1'' твиттером. Способна создавать эффективную мощность до 30 Вт RMS, с максимальной мощностью 60 Вт. Блестяще воспроизводит музыку всех жанров. Оснащена 100-вольтовым линейным трансформатором, имеются отводы мощности на 24, 12 и 6 Вт (при 100 В). Ключевые особенности АС – изящный безрамочный гриль и система быстрого монтажа.

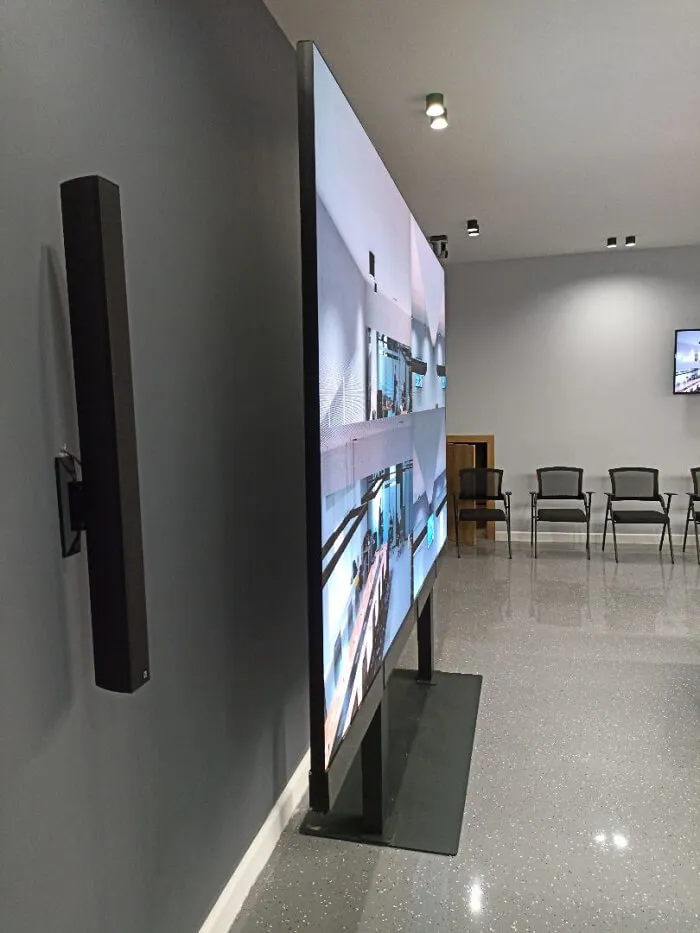

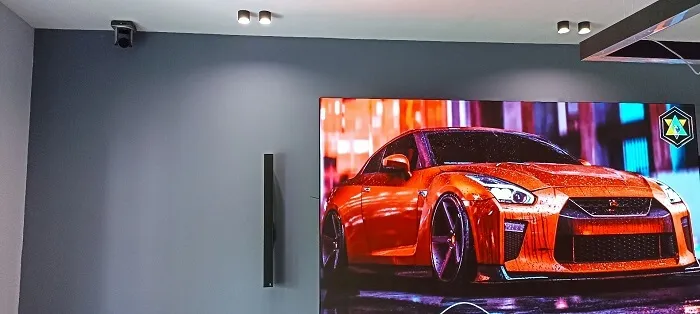

AUDAC KYRA12 — эта звуковая колонна оборудована двенадцатью 2” широкополосными драйверами, которые обеспечивают качественный звук в широком диапазоне частот 120 Гц - 20 кГц и выдают до 113 дБ максимального звукового давления. Её особенностью является узкая направленность звука от каждого динамика на дальнее расстояние – на всю длину зала. В результате на самых дальних рядах всё будет разборчиво слышно. Стандартно поддерживается работа с трансляционными линиями 70/100 В, при этом номинальная выходная мощность регулируется поворотным селектором и составляет 40/20/10/5 Вт.



Также поддерживается работа с низкоомными усилителями, где номинальная выходная мощность будет достигать 120 Вт при сопротивлении 12 Ом. В обоих режимах данная звуковая колонна обеспечивает идеальное качество звука и имеет довольно широкую горизонтальную диаграмму направленности звукового луча 170°x45°, что позволяет озвучивать акустически сложные помещения, значительно уменьшить эхо и обратную связь от микрофона, а также улучшить восприятие разговорной речи.







Звук с этих колонок обрабатывается предусилителем AUDAC PRE240. Это 10-канальный микшер-предусилитель на 4 зоны от компании AUDAC, который представляет собой достаточно простое, но при этом многофункциональное решение для систем озвучивания объектов средних и крупных габаритов. Его конструкция с 10 входами предполагает возможность подключения аудиоисточников любого типа (Mic, Line, Bluetooth), сигналы с которых обрабатываются, микшируются и передаются на 4 Line выхода. Также предусмотрена возможность активации приоритета на Mic входах с приглушением прочих источников или полного отключения звука по сигналу от внешних систем (контакты MUTE), что может использоваться для передачи служебных объявлений или тревожных сообщений СОУЭ.



И всё это усиливается MAXON Усилитель XM-250. Микшер-усилитель, выходная мощность 250 Вт при 100-V подключении. Имеет пять независимых зон регулировки звука, возможность низкоомного подключения (одна зона), воспроизведение музыки с USB и Bluetooth.



Важная составляющая хорошего соединения, это высококлассная коммутация их хороших кабелей. Компания STEPLine предлагает высокое качество коммутационных кабелей и коннекторов от Бельгийской компании PROCAB. PROCAB – кабель, на который можно положиться!

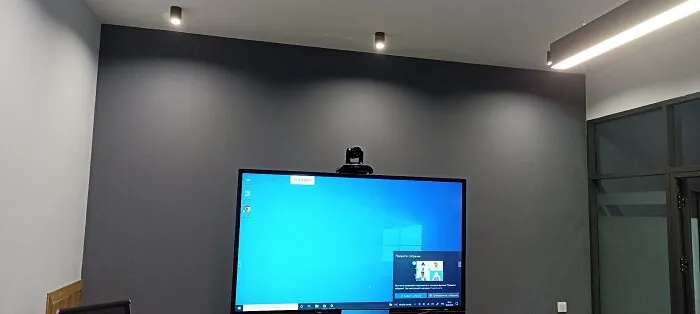

Кроме этой инсталляции, заказчик попросил оборудовать соседний мини- конференц- зал портативной системой для проведения небольших онлайн- совещаний. В зале уже стояла интерактивная панель, подключенная к интернету. В связи с этим нам потребовалось установить туда TENVEO Видеокамера TEVO-10X2MP. Эта PTZ- камера имеет широкий угол обзора объектива и функцию поворота блока объектива, благодаря чему в конференции может участвовать несколько человек. Имеет 10-кратный оптический зум и удобное подключение по проводу USB.







Для передачи голоса на стол поставили спикерфон TENVEO Микрофон Tevo-A3000BEX с дополнительными выносными микрофонами. Спикерфон имеет направленность звука на 360 градусов, диаметр захвата звука до 8 м (с 2 дополнительно подключенными микрофонами). Подавление эха и шумоподавление.
