Видеомаппинг: зрелищные инсталляции для эстетического удовольствия и неплохого заработка

Ни для кого не секрет, что современные проекторы позволяют не только проводить презентации или смотреть фильмы, но и выполнять множество других задач. В современных реалиях, проектор – это нечто большее, чем просто устройство для демонстрации графических материалов, а поэтому ему можно найти и более оригинальное применение, в частности 3D- или AR-маппинг разного уровня сложности, начиная с «плоских» 3D-анимаций, и заканчивая созданием красочных спецэффектов, накладываемых на «объемные» предметы.

Для работы с AR-маппингом достаточно обычного компьютера, качественного проектора, нестандартного мышления, знаний и умений по реализации задуманного. При таких довольно скромных условиях, видеомаппинг может принести вполне неплохую прибыль. В данной статье мы рассмотрим несколько примеров AR-маппинга, а также обсудим способы его реализации и применения.

Проектор и компьютер: отличная возможность для малого бизнеса

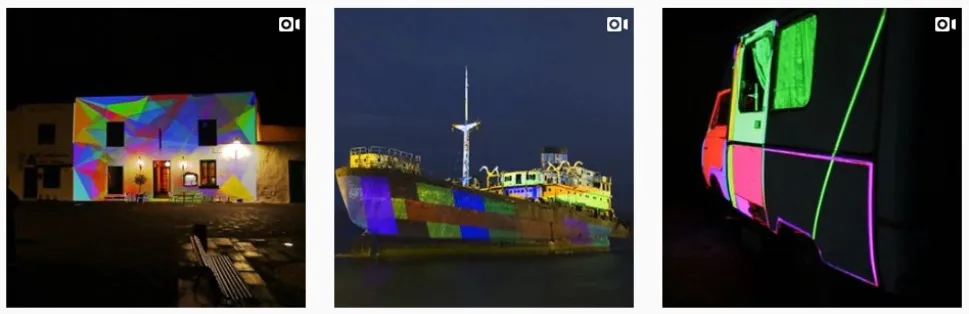

В последние пару лет, на рынке появляется всё больше проекционной продукции, а вместе с ней и больше компаний, работающих с 3D или AR маппингом. В качестве примера можно назвать компанию Flashlines, которая специализируется на создании AR-проекций для различных мероприятий.

Несмотря на скромные масштабы компании и относительно небольшое количество подписчиков на Instagram/YouTube, Flashlines разрабатывают довольно интересные проекты, которые приносят неплохую прибыль. Впрочем, главное – это то, что за их работами действительно интересно наблюдать.

Большинство проектов Flashlines имеют малый-средний масштаб и демонстрируются в вечернее/ночное время суток. Таким образом, организаторам не приходится выкладывать внушительные средства за сверх-яркие инсталляционные проекторы, ведь для подобных инсталляций отлично подойдет и обычный универсальный проектор (от тех же Epson или Optoma).

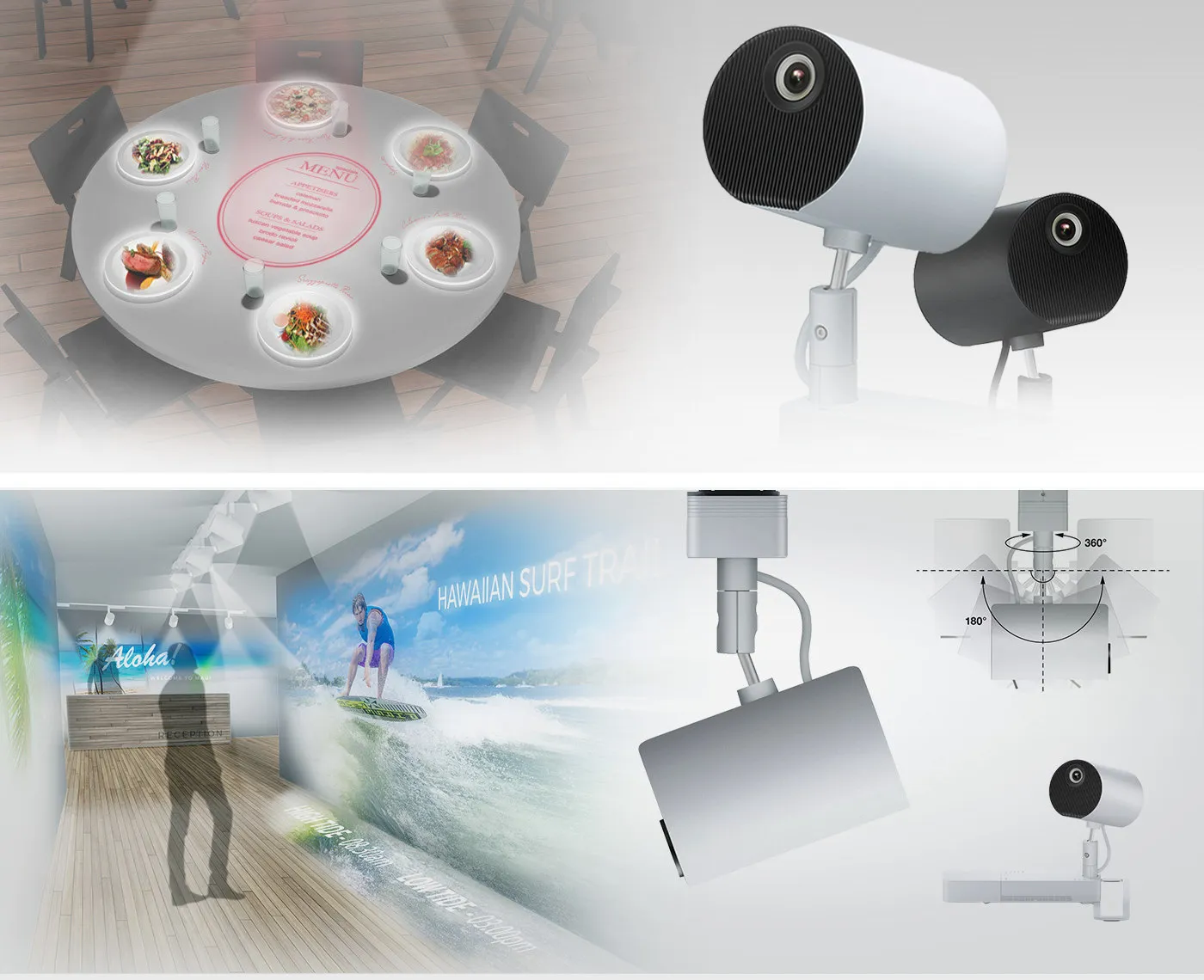

Для реализации подобных проектов часто используется бюджетный Epson EB-1945W, мощности которого достаточно даже для маппинга на большом здании или сцене. Помимо этого, набирают популярность так называемые «AR-проекции для POS» (point of sales), которые активно применяются в сфере маркетинга. При помощи недорогого оборудования и простых методов при работе с ПО, можно создать довольно интересный эффект, привлекающий огромное количество посетителей (для магазина) или зрителей (для выставок, концертных залов, музеев и тд.). К слову, для сферы POS и простых визуализаций товаров можно использовать лазерный проектор Epson LightScene EV-100. Такой вариант обойдется чуточку дороже, однако лазерный источник света более «живучий» и не требует частого обслуживания, что со временем окупает вложенные средства.

Если для подобных задач вам нужно более доступное решение, тогда можно найти неплохой проектор с яркостью, скажем, от 3000 Лм. Как вариант, это может быть Epson EB-2042 с ценником менее 1000$ и яркостью 4400 Лм. По сути, для небольшой инсталляции нет смысла переплачивать за более дорогие инструменты.

Итак, с «железом» мы более-менее разобрались, теперь можно поговорить о программном обеспечении.

Специализированное ПО для 3D, AR и видео- маппинга

В Интернете можно найти просто огромное количество программ для работы с видеомаппингом. Одними из самых популярных являются Resolume и Madmapper, а также более «навороченный» Shape, который недавно был использован для создания проекционных эффектов на ивенте «Круг Света». Впрочем, подобное ПО рассчитано скорее на профессионалов, а освоить его довольно сложно. Более того, оно позволяет создавать эффекты с участием сразу нескольких проекторов, а для простых инсталляций это не всегда уместно. К счастью, можно найти и более простые решения, к примеру:

• удобное и интуитивно понятное ПО для работы с одним проектором;
• отказаться от ПО для маппинга, заменив его на простой софт для 3D-моделирования;
• использовать программно-аппаратный комплекс вроде того, что предлагает бренд Lightform. В такой конфигурации, проектор будет дополнять специальная 4К-камера, которая работает на фирменном алгоритме и помогает построить 3D-модель с минимальными затратами времени и прочих ресурсов.

Плоские проекции: легкое и эффективное решение

Как правило, проекции, созданные при помощи простого ПО и недорого проектора, получаются «плоскими в лоб», впрочем, это не мешает им быть зрелищными и оригинальными. Более того, такое решение гарантирует для инсталлятора целый ряд преимуществ:

• создавать и редактировать материалы для маппинга в «плоском» формате намного проще и быстрее;
• проецирование на объект или экран выполняется перпендикулярно, т.е. выбрать положение для проектора намного проще;
• отрисовку материалов можно выполнить в графическом или видео- редакторе, что довольно удобно для начинающих и неопытных инсталляторов.

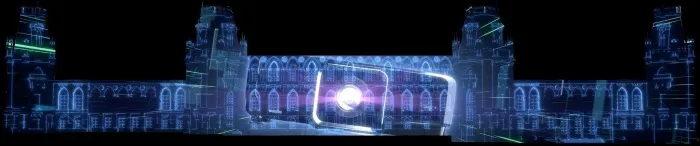

Думаете, что такие инсталляции применяют только на небольших мероприятиях? Тогда посмотрите на пример инсталляции такого типа, которая стала чуть ли не главным украшением недавнего ивента «Круг Света 2018»!

Объемные AR-проекции

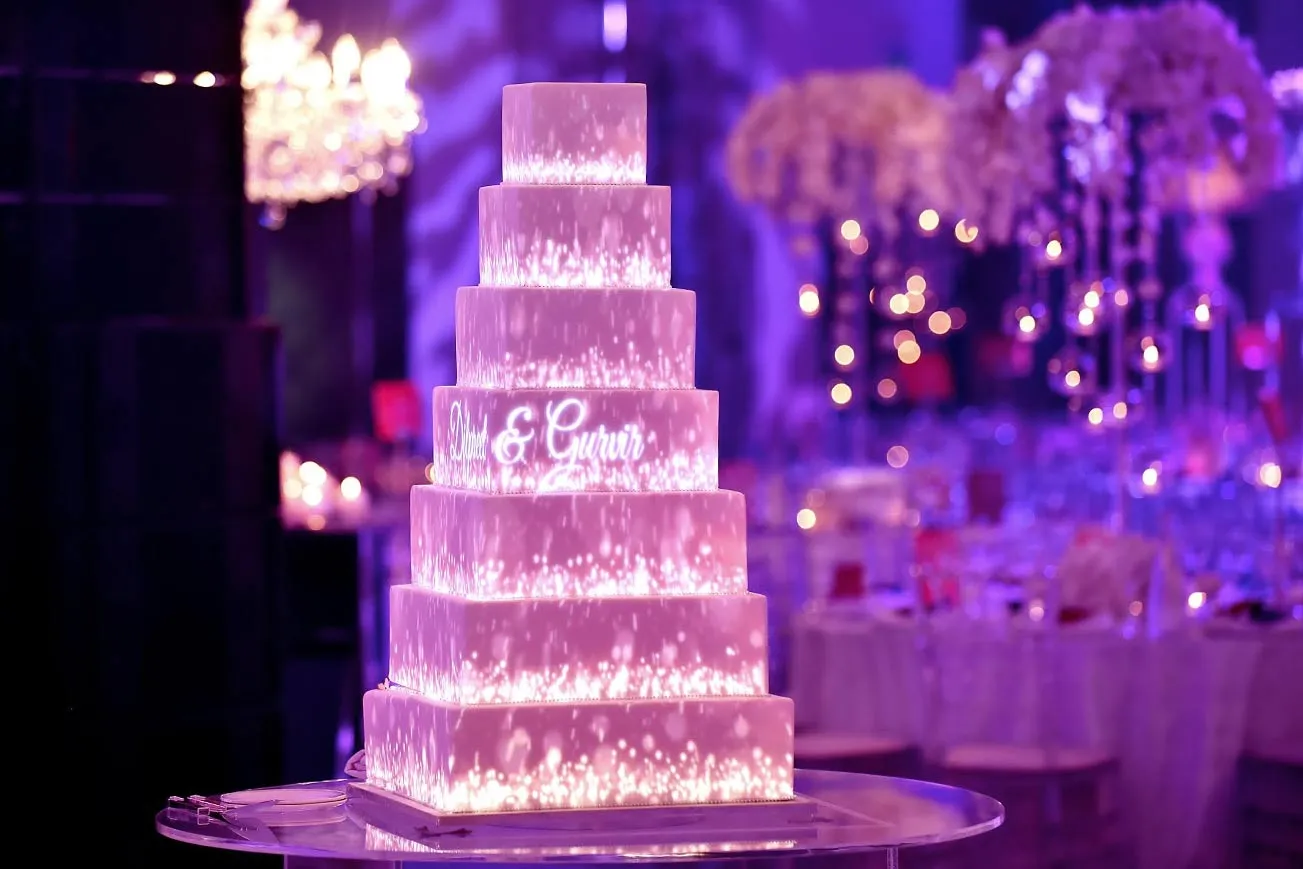

Следующая категория маппинга, которую также хотелось бы разобрать, это «объемные» AR-проекции. Реализовать такой проект гораздо сложнее, но и результат проделанной работы получается куда интереснее. В качестве примера можно рассмотреть проект от Magic Innovations – свадебный торт с AR-маппингом.

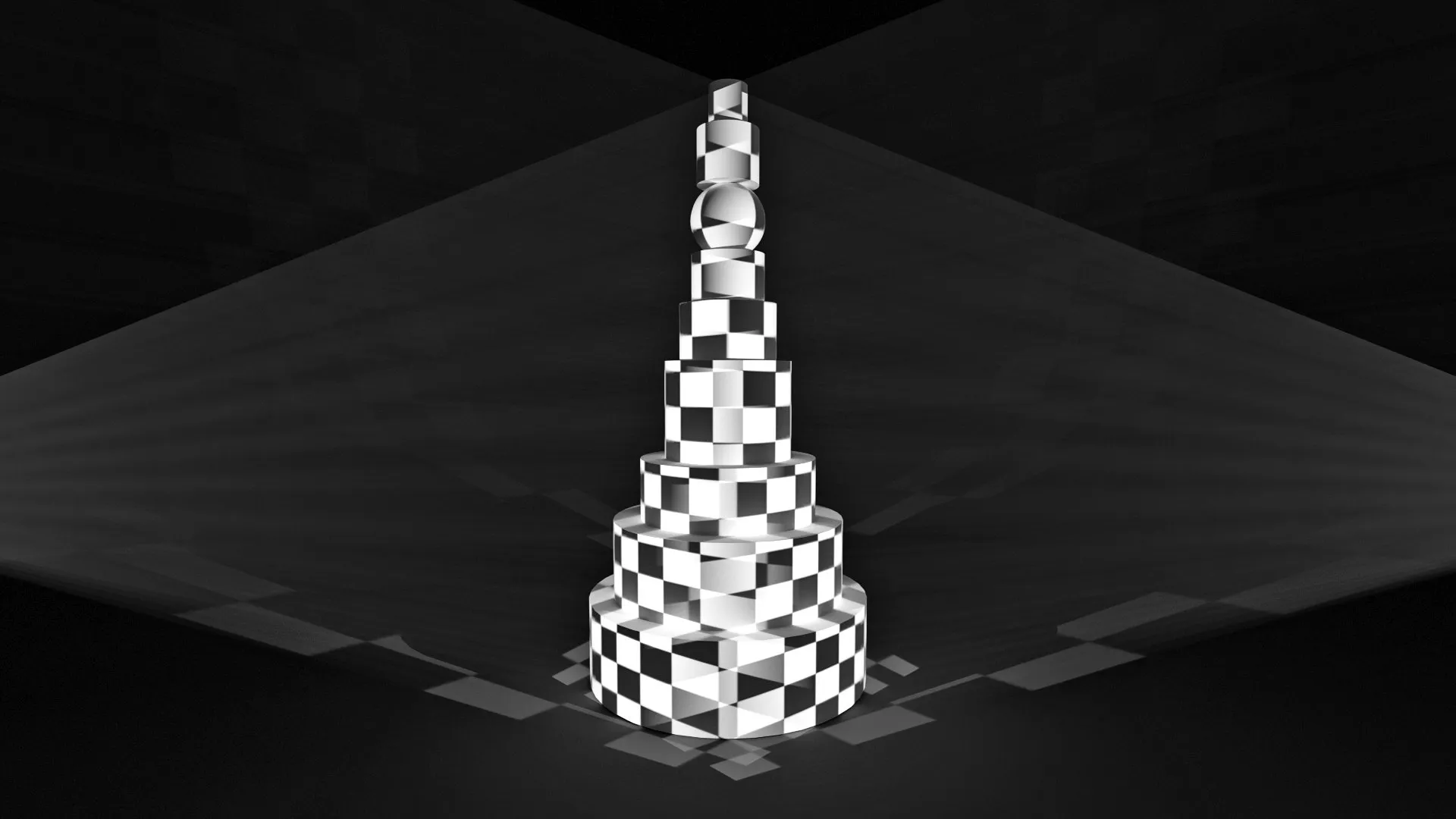

Итак, мы имеем объемный предмет, на который необходимо наложить проекцию. При этом, она должна покрывать не только фронтальную часть, но и боковую поверхность. Для подобных манипуляций можно использовать 3D-редактор, создав в нем «виртуальный проектор». При помощи одного проектора и несложной «подгонки» это можно реализовать, однако если взглянуть на объект со стороны, то становится очевидно, что такой AR-маппинг далеко не идеальный.

К слову, при работе с объемной проекцией важную роль играет дистанция между объектом и самим проектором. Отодвинув источник света на несколько метров дальше, можно заметить, что освещение боковых граней становится уже более ярким, а если отодвинуть его метров на 10, то всё становится еще лучше! Впрочем, стоит понимать, что далеко не каждый проектор подойдет для таких условий работы, да и не в каждом помещении у вас будет достаточно пространства для маневра.

Перекрестные AR-проекции

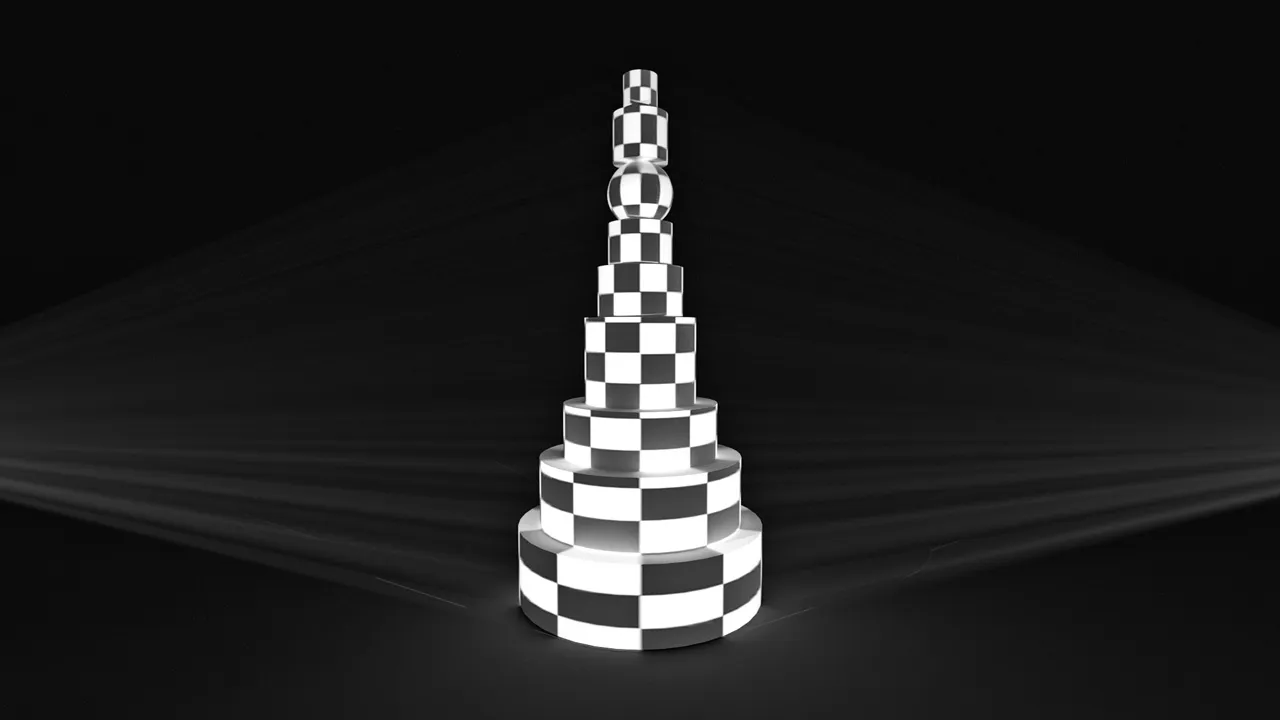

Ну что же, пришло время поговорить об инсталляциях с применением сразу двух проекторов. Для подобных проектов используется метод «перекрестных AR-проекций», т.е. каждый из установленных проекторов отвечает за свою зону или область на проекционной поверхности.

Для начала необходимо провести «замеры» помещения и самого объекта, чтобы определиться с местом установки проекторов. Воспользовавшись полученными замерами, устанавливаем проекторы на уровне глаз зрителя. К слову, если объект имеет простую текстуру без нависающих объектов, то проектор можно будет установить и в другом положении (выше или ниже).

В результате получается всё та же плоская текстура, но она уже полностью покрывает боковые грани объекта. Уже лучше, но всё же не идеально.

Далее попробуем сделать несколько простых манипуляций. Источники света выключаем, заменяя их на текстуру (или анимацию) на самом объекте. Таким образом, мы готовим инсталляцию для записи на камеру. Раз уж проектора будет два, то и камер, соответственно, тоже. Для каждой из них будет своя «дорожка», которую потом будет воспроизводить проектор. Таким образом и формируется перекрестная AR-проекция.

Еще одна небольшая заметка касательно тени на объекте. Такой нежелательный эффект получается в том случае, если вы будете смотреть на объект с положения сильно выше/ниже уровня, на котором установлен проектор. К примеру, если смотреть на инсталляцию из зрительской аудитории, то всё будет хорошо, а вот с балкона в концертном зале – вы увидите небольшую тень. Устранить такой недостаток можно разве что установкой еще одного проектора, используя настенное или потолочное крепление.

Инсталляции с тремя или более проекторами – это уже сложный и более затратный вариант, позволяющий зрителям смотреть на объект буквально с любой стороны. Такое решение гарантирует больше свободы для перемещения посетителей, однако требует от инсталлятора тщательной планировки и расстановки оборудования. План и схема установки проекторов будет зависеть от особенностей помещений, а также от формы самого объекта.

Подводим итоги

3D, AR и видео-маппинг – это довольно перспективная сфера, позволяющая получить неплохую прибыль при относительно небольших затратах. Подобрав качественный проектор, вы сможете создавать различные визуальные эффекты и организовывать интерактивные шоу. Разумеется, для этого потребуется соответствующее программное обеспечение. На данном этапе очень важно подобрать ПО, которое наилучшим образом подойдет под поставленные вами (или вашим заказчиком) задачи. Иными словами, ПО должно предоставлять все необходимые инструменты, но при этом быть довольно простым и удобным, не перегружая вас ненужными и сложными функциями.

Что же касается категорий маппинга, то здесь выделяют три главных вида: плоский, перекрестный и объемный AR-маппинг. Первый является наиболее простым в реализации и отлично подходит для инсталляций малых-средних масштабов. Если же вам потребуется более сложное и зрелищное решение, тогда можно воспользоваться инструментами для перекрестного или объемного маппинга. Тут уже потребуется сразу несколько проекторов и более сложное ПО, однако результат проделанной работы превзойдет все ваши ожидания.
