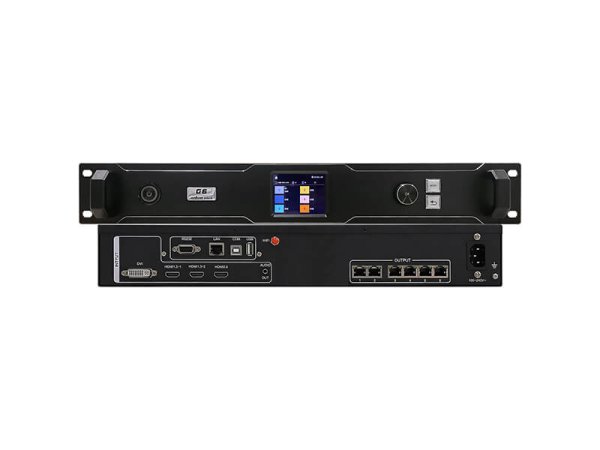

ONBON Контроллер OVP-G20

Контроллер для управления LED-экранами  ONBON OVP-G20

Видеопроцессор – это устройство, которое выполняет аппаратную обработку видеоизображения. Видеопроцессор сочетает в себе функции некогда отдельных устройств, так видеопроцессор может: осуществлять кадрирование и масштабирование входного видеоизображения; переключать источники входного видеоизображения; регулировать параметры цветности видеоизображения; изменять разрешение входного и выходного видеоизображения; и многие другие возможности.

Сплайс видеопроцессор (от англ. Splicing – сращивание, соединение) – это такой видеопроцессор, который поддерживают возможность объединять несколько входных источников видеоизображений в одно выходное видеоизображение. Сплайс видеопроцессор подразумевает поддержку функций:

• PIP (Picture-in-Picture) – картинка в картинке;
• PBP (Picture-by-Picture) – картинка рядом с картинкой.

Количество входных источников видеоизображений, которые возможно объединить в одно выходное видеоизображение, обозначается канальностью сплайс видеопроцессора. Например, четырёхканальный сплайс видеопроцессор может объединить в одно выходное видеоизображения до 4 (включительно) независимых входных видеоисточников.

Видеоконтроллер – это видеопроцессор с интегрированной передающей картой. Передающая карат выполняет конвертацию входного видеоизображения для его распределения и передачи к принимающим картам. Встроенная передающая карта обеспечивает возможность подключения принимающих карт напрямую к видеоконтроллеру, без необходимости использования отдельных внешних передающих крат или сторонних передающих устройств. Таким образом в качестве выходных интерфейсов видеоконтроллеров используются порыт GbE для подключения принимающих карт.

Максимальная поддерживаемая пиксельная нагрузка – ключевая характеристика любого видеопроцессора и видеоконтроллера. Она показывает какое количество писклей (экран какого разрешения) можно подключить к выходу устройства. Эту характеристику разделяют на три составляющие, которые должны одновременно соблюдаться:

• Общее количество поддерживаемых пикселей – произведение ширины и высоты.
• Максимальное количество пикселей по ширине.
• Максимальное количество пикселей по высоте.

Отметим, что один выходной порт GbE передающей карты поддерживает максимальную общую нагрузку до 655 360 пикс. Поэтому, общее количество выходных портов GbE встроенной передающей карты (выходных портов видеоконтроллера) непосредственно связано с максимальной поддерживаемой пиксельной нагрузкой видеоконтроллера

OVP-G20 – шестиканальный сплайс видеоконтроллер с встроенной передающей картой на 20 портов.

Устройства разработаны и произведены компанией Shanghai ONBON Technology Inc. для аппаратной обработки видеоизображения. Применяются для управления модульными светодиодными экранами и вывода изображения на них.

Видеоконтроллеры используют методы обработки 4K видеоизображений, запатентованный метод объединения видеоизображений, запатентованный метод синхронизации кадров и многие другие запатентованные методы обработки видеоизображения.

За счёт запатентованного метода кадровой синхронизации обеспечивается постоянный и стабильный вывод кадров без задержки, с одной частотой обновления, что позволяет получить плавное, стабильное и неискаженное изображение.

Аппаратные методы обработки видео уменьшают размытость изображения после его масштабирования, а также смягчаются пиловидные края, которые появляются при масштабировании стандартного чересстрочного видео с движущимися изображением, тем самым обеспечивается естественность сцены действия и увеличивается резкость изображения.

Используемые технологии обработки обеспечивают вывод высококачественного изображения на модульных светодиодных экранах даже с малым шагом пикселя. Мощная аппаратная составляющая устройства позволяет реализовать модульные светодиодные экраны сверхвысокого разрешения.

Поддержка вывод видеосигнала по стандарту HDR10. Обеспечивает: увеличение максимальной яркости, более широкий диапазон цветов, 10 бит на канал - до 1,07 миллиарда цветов, улучшенное соотношение контрастности.

OVP-G20 может принимать изображения со сверхвысоким разрешением до 4096x2160 при 60 Гц и отображать шесть каналов одновременно. Выходное разрешение может достигать 5120x2160 при 60 Гц, 16376x800 при 60 Гц, 800x16376 при 60 Гц и т.д.

В видеоконтроллер OVP-G20 встроена передающая карата на 20 портов GbE, таким образом в корпусе одного устройства совмещены две отдельные функции:

• настройка светодиодного экрана и контроль за ним;
• ввод/вывод видеоизображения на этот светодиодный экран.

Объединение этих функции в одном устройстве позволяет повысить надежность всей системы, избежать нерациональных трат, облегчить настройку и эксплуатацию

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ OVP-G20

• Максимальная общая выходная нагрузка видеопроцессора 13,1 Мпикс.
• Максимальная выходная ширина видеопроцессора 16376 пикс.
• Максимальная выходная высота видеопроцессора 16376 пикс.
• Встроенная передающая карта на 20 портов GbE.
• Каждый GbE порт встроенной передающей карты видеоконтроллера поддерживает общую нагрузку до 655 360 пикселей при 60 Гц.
• 6 цифровых интерфейсов для подключения входных видеоисточников, в том числе интерфейсы с поддержкой сверхвысоко разрешения 4K Ultra HD.
• 5 входных HDMI видео интерфейсов и 1 входной DVI видео интерфейс.
• Каждый входной цифровой интерфейс поддерживает стандарт EDID – что позволяет настроить входное разрешение и частоту обновления.
• 2 входных HDMI 2.0 видео интерфейсов с поддержкой сверх высокого разрешения 4K Ultra HD (4Kх2K) при 60 Гц.
• 3 входных HDMI 1.3 интерфейсов...
