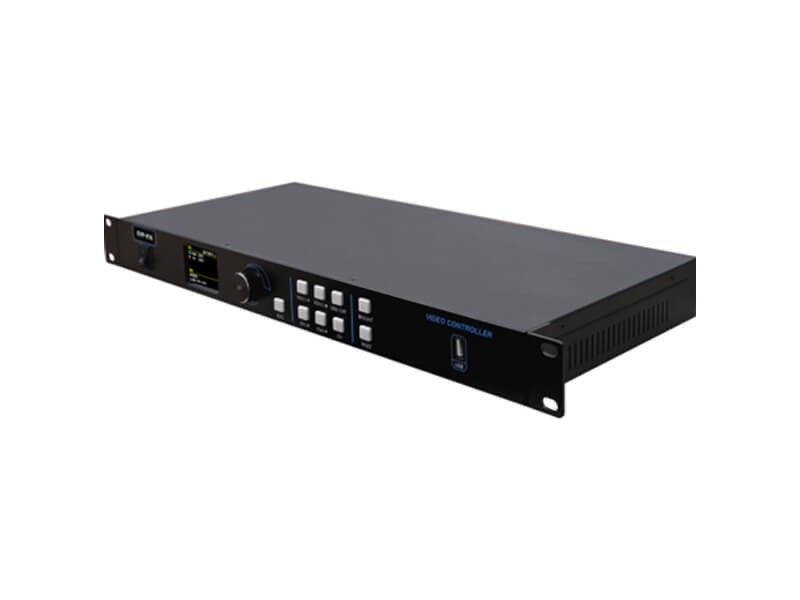

ONBON Контроллер OVP-K8

Контроллер для управления LED-экранами  ONBON OVP-K8

Видеопроцессор – это устройство, которое выполняет аппаратную обработку видеоизображения. Видеопроцессор сочетает в себе функции некогда отдельных устройств, так видеопроцессор может: осуществлять кадрирование и масштабирование входного видеоизображения; переключать источники входного видеоизображения; регулировать параметры цветности видеоизображения; изменять разрешение входного и выходного видеоизображения; и многие другие возможности.

Видеоконтроллер – это видеопроцессор с интегрированной передающей картой. Передающая карат выполняет конвертацию входного видеоизображения для его распределения и передачи к принимающим картам. Встроенная передающая карта обеспечивает возможность подключения принимающих карт напрямую к видеоконтроллеру, без необходимости использования отдельных внешних передающих крат или сторонних передающих устройств. Таким образом в качестве выходных интерфейсов видеоконтроллеров используются порыт GbE для подключения принимающих карт.

Видеоконтроллер с встроенным USB плеером могут считывать и воспроизводить информацию с подключенных USB накопителей. Для подключения USB накопителей на фронтальной стороне видеопроцессора расположен разъем USB 2.0 Type A Female. Для управления воспроизведением на фронтальной стороне видеопроцессора расположена группа кнопок. Встроенный плеер поддерживает три режима работы воспроизведения мультимедиа:

• Воспроизведение видео;
• Воспроизведение изображений;
• Смешанное воспроизведение.

Максимальная поддерживаемая пиксельная нагрузка – ключевая характеристика любого видеопроцессора и видеоконтроллера. Она показывает какое количество писклей (экран какого разрешения) можно подключить к выходу устройства. Эту характеристику разделяют на три составляющие, которые должны одновременно соблюдаться:

• Общее количество поддерживаемых пикселей – произведение ширины и высоты.
• Максимальное количество пикселей по ширине.
• Максимальное количество пикселей по высоте.

Устройство OVP-K8 объединяет 8 гигабитных портов Ethernet для высокоскоростной передачи данных, поддерживает вывод изображения в разрешении 4K по принципу «точка-точка» и позволяет удаленно обслуживать светодиодные дисплеи. Оно также поддерживает воспроизведение с USB-накопителей.

2.ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ OVP-K8

• Максимальная вместимость: 5,24 миллиона пикселей, ширина ≤ 8000, высота ≤ 3840;
• Входные интерфейсы: HDMI 2.0*2, DVI*1, VGA*1, CV*1, поддержка 2 каналов 4Kx2K@60Hz;
• Расположенный на передней панели порт USB 2.0 поддерживает три режима: воспроизведение видео, воспроизведение изображений и смешанное воспроизведение видео и изображений.
• В стандартную комплектацию входит 2,0-дюймовый ЖК-экран с поддержкой многоязычного меню (китайский, английский, русский и вьетнамский);
• В стандартную комплектацию входит интерфейс управления RS232, который может быть подключен к центральному управляющему оборудованию;
• Дополнительный модуль Wi-Fi для удобной отладки и управления приложениями;
• Стандартный корпус 1U, вес ≤3,6 кг.

Важные функции Функция связи Поддерживает последовательную связь, связь по локальной сети и настройку IP-адресов; стандартный центральный интерфейс управления RS232; опциональный беспроводной Wi-Fi; поддерживает отладку и управление через мобильное приложение;
позволяет устанавливать параметры и настраивать функции видеооборудования OVP; и позволяет устанавливать параметры светодиодных дисплеев. Запланированные задачи Поддерживает переключение входных видеоисточников по расписанию. Функция аренды экрана Поддерживает интеллектуальную настройку экрана и таймер работы для арендованных экранов. Многоязычный интерфейс Меню на ЖК-дисплее поддерживает четыре языка: китайский, английский, русский и вьетнамский. логотип стартапа Поддерживаются три варианта: по умолчанию, пользовательский и без логотипа. Интеллектуальная конфигурация Поддерживает автоматическую адаптацию параметров устройства в зависимости от разрешения светодиодного экрана. Функция захвата экрана

Поддерживает обрезку и частичное отображение входного видеосигнала.

функция одноранговой сети Поддерживает вывод изображения в разрешении 4K×2K@60Hz, включая стандартное и некоторые пользовательские разрешения. Ширина ≤ 3840, высота ≤ 2160.
Примечание: при использовании функции вывода изображения в разрешении 4K рекомендуется выбрать видеокарту и компьютер с более высокой конфигурацией! Регулировка яркости Поддерживает 100 уровней регулировки яркости. воспроизведение с USB-флеш-накопителя USB-накопитель, расположенный на передней панели, поддерживает три режима: воспроизведение видео, воспроизведение изображений и смешанное воспроизведение видео и изображений. Настройки EDID Поддерживает пользовательское разрешение входного сигнала для HDMI и DVI. калибровка VGA Поддерживает регулировку VGA и коррекцию АЦП VGA. Коррекция CV Поддерживает калибровку АЦП с помощью CV. Управление выходом Поддерживает включение и выключение выходного сигнала устройства. Регулировка цветовой температуры

Доступны три предустановленных значения цветовой температуры: «Естественный», «Теплый» и «Холодный». Пользователи также могут настраивать цветовую температуру по своему усмотрению.

Пользовательский режим Он...
