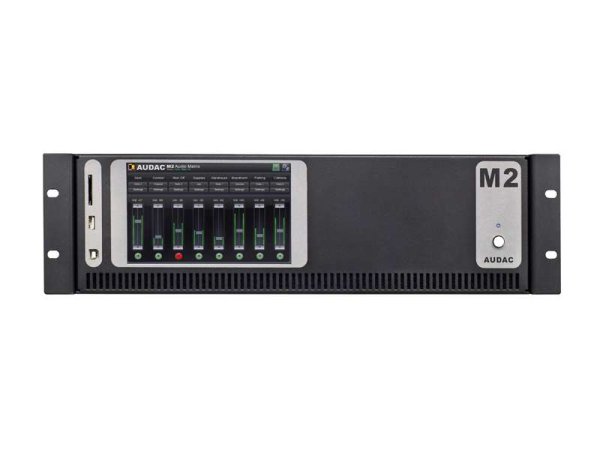

Матричный коммутатор AUDAC M2

AUDAC M2 представляет собой мультимедийную систему распределения аудиосигналов, обеспечивающую невероятную гибкость и функциональность при создании мультизонных систем любой сложности.

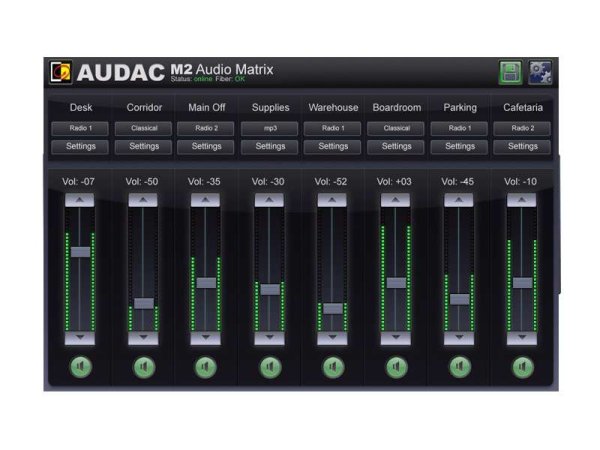

AUDAC M2 - это, в первую очередь, высококачественный цифровой коммутатор балансных стереофонических аудиосигналов (8:8), построенный на базе 11 мощных DSP-процессоров. Коммутатор AUDAC M2 позволяет управление через веб-интерфейс, опциональный сенсорный дисплей, настенные панели и даже телефоны и планшеты Apple. Встроенный цифровой микшер позволяет совмещать сигналы с разных входов и коммутировать их на любые выходы. Наличие мощных сигнальных процессоров и серьезного программного обеспечения обеспечивает AUDAC M2 явное преимущество перед другими типами матричных систем. Коммутатор оснащен восемью балансными стерео аудиовходами с функцией поддержки автоматической регулировки уровня сигнала (ALC); предусматривающими подключение микрофонов или источников линейного уровня. Сигнал на любом входе коммутатора можно индивидуально обработать целым спектром цифровых фильтров, среди которых шумовой фильтр (Noise Gate), различные полосовые фильтры (Low Pass, High Pass), 5-полосный параметрический эквалайзер (Parametric EQ); предусмотрено также фантомное питание для микрофона и подавление паразитной обратной связи (Anti-Feedback).

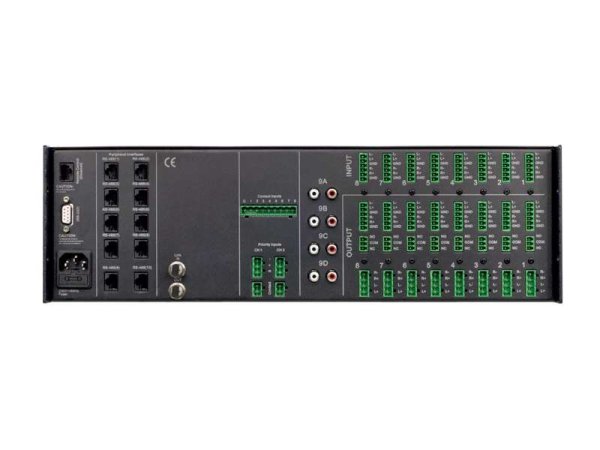

Прибор AUDAC M2 имеет восемь балансных аудиовыходов (стерео) с возможностью переключения в монорежим; в качестве опции может быть установлен модульный усилитель мощности POW2. К сигналам на каждом выходе можно применить различную обработку: временную задержку, ограничение максимального уровня, полосовую фильтрацию и коррекцию АЧХ 5-полосным параметрическим эквалайзером. Кроме аудиовыходов, коммутатор снабжен выходами управляющих реле (контакты NO/NC), используемых для управления другим оборудованием в зонах, например для аварийного освещения, обхода регуляторов громкости и т. д. Сигналы со всех входов могут быть смешаны и коммутированы на любые выходы; для облегчения управления могут быть заданы определенные звуковые сценарии - это позволяет оперативно установить настройки для звуковой зоны, загрузив для нее один из сценариев. Дополнительно коммутатор имеет 10 программируемых входных портов управления, 256 сохраненных сценариев. В качестве опции в коммутатор можно установить модульный усилитель мощности, оптический порт и сенсорную фронтальную панель управления. Кроме того, Audac выпускает широкий спектр пейджинговых микрофонов серии APM, которые идеально подходят для работы с AUDAC M2.

Примечание: 7'' сенсорный дисплей М2DIS, усилитель мощности POW2, оптический порт OPT2 не входят в стандартную комплектацию и приобретаются отдельно.

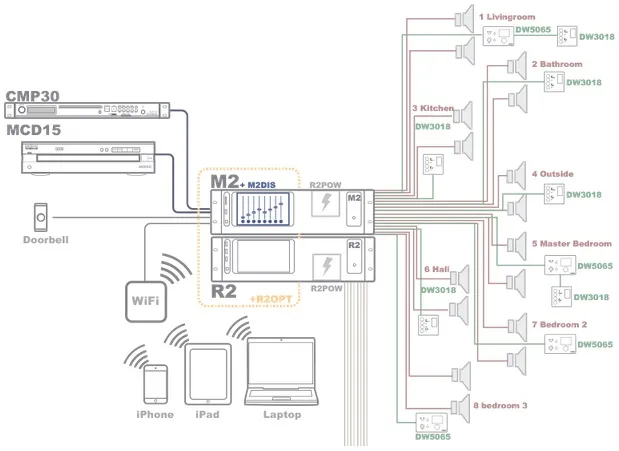

Приведенная ниже блок-схема иллюстрирует один из способов применения матричного коммутатора AUDAC M2 в домашней системе. К находящемуся в основной зоне коммутатору AUDAC M2, оборудованному модульным усилителем POW2 и сенсорным дисплеем M2DIS, можно подключить несколько источников аудио сигнала - например, MP3-плеер CMP30, CD-чейнджер MCD15, дверной звонок, подсоединить сетевую карту Wi-Fi. В локальные зоны из основной зоны прокладываются акустические кабели и витые пары CAT5. Управление уровнем громкости и выбор источника в локальных зонах осуществляется с настенных панелей DW3018 (по витой паре) или через Wi-Fi - с переносных ПК с помощью приложения AUDAC M2 Remote. Для расширения числа зон можно добавить в систему матрицу R2, соединив ее с AUDAC M2 с использованием оптических модулей OPT2.

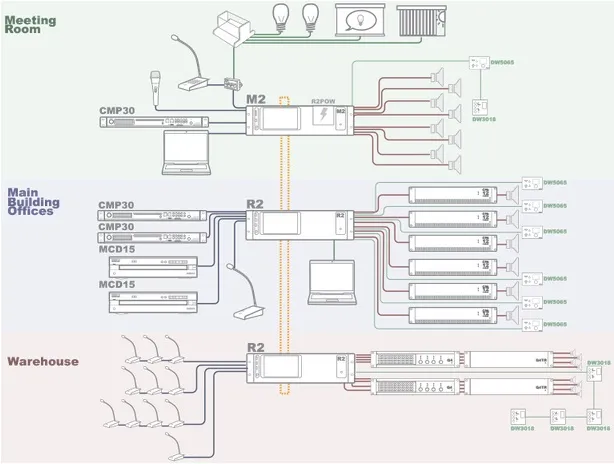

Объект из трех основных помещений - основной офис (ресепшн), конференц-зал, склад. В основном офисе и на складе находится по одной матричной системе AUDAC R2, а в конференц-зале - коммутатор AUDAC M2. К матрице, располагающейся в основном офисе, подключается расширенный набор аудио источников - например, два плеера CMP30 и два CD-чейнджера MCD15. Основная матрица подает аудио сигналы на расположенные в локальных зонах офиса усилители и громкоговорители. Управление уровнем громкости, микшированием и выбором источника в локальных зонах осуществляется с помощью настенных панелей DW5065. К матрице также подключены ПК и основной пейджинговый микрофон.

Складское помещение оборудовано еще одной матрицей R2, системой из 10 пейджинговых микрофонов и многоканальными усилителями для озвучивания местных локальных зон. Вызовы с пейджинговых микрофонов могут быть сделаны по внутренней сети в любой адрес. Наконец, матричный коммутатор AUDAC M2, установленный в конференц-зале, может оперировать расширенным числом функций. Это дополнительные локальные аудио источники и ПК, усиление звука опциональным модулем POW2, управление при помощи настенных панелей DW5065 и DW3018, освещение и управление жалюзи с помощью релейных модулей AUDAC ARJ и ARU.

Матрицы R2 и коммутатор AUDAC M2 в основных зонах соединены между собой с помощью оптических модулей OPT2; возможно каскадное расширение с увеличением числа основных зон. Авторизованный доступ к управлению настройками матриц во всем офисе предусматривается с любого ПК, включенного в сеть.
