ONBON Приемная карта ВХ-V320

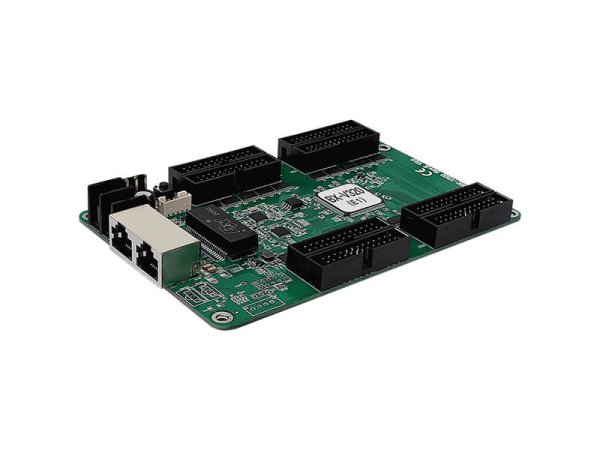

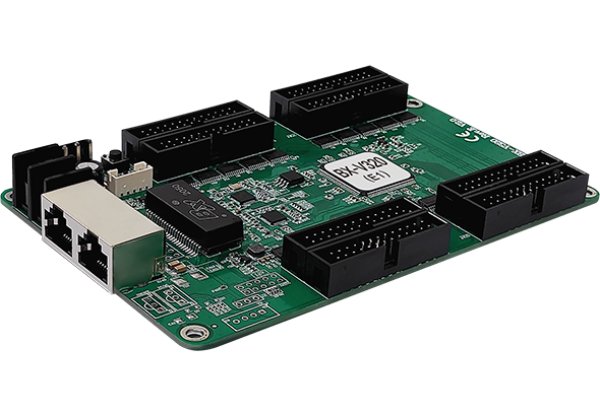

Приемная карта  ONBON BX-V320

ONBON приемная карта BX-V320 – надёжное решение для управления LED-экранами любых форматов, поддерживает до 320×640 пикселей, 65536 уровней серого, совместима с популярными драйверами и модулями, подходит для видеостен, медиафасадов, рекламных дисплеев и нестандартных конструкций, обеспечивает стабильную работу 24/7 при температуре от –40°C до +80°C, устойчива к влаге, пыли и помехам, поддерживает гигабитную сеть, удалённое обновление и гибкую настройку, что делает её идеальным выбором для профессиональных LED-решений.

Технические характеристики:

Контрольные показатели

• Одна карта поддерживает разрешение 320×640 пикселей

• 8 групп по 320 дисплейных интерфейсов, 32 набора RGB-данных

• Градации серого: до 65 536 уровней

• Компенсация уровней серого: каждый уровень компенсируется индивидуально

Связь и передача данных

• Поддержка всех отправляющих карт BX, медиаплееров серий Y/YQ, а также устройств передачи OVP

• Дальность связи:

o Кабель Super Cat5 — до 140 м

o Кабель Cat6 — до 170 м

o Оптоволокно: одномодовый трансивер — до 20 км, многомодовый — до 550 м (при использовании репитера — без ограничений)

• Поддержка гигабитных коммутаторов, оптоволоконных трансиверов и оптоволоконных коммутаторов

Совместимость с модулями

• Поддержка трёхцветных LED-модулей различных характеристик

• Совместимость с драйверами: 74HC595, стандартные DC-чипы, чипы с двойной защёлкой, ШИМ-чипы

• Совместимость с модулями с декодированием строк и без

• Поддержка всех видов сканирования: от статического до 1/64

• Гибкая настройка пустых зон, адаптация под любые размеры модулей

• Гибкая настройка порядка RGB-сигнальных линий

Ключевые особенности

• Поддержка прямого управления по гигабитной сети без использования отправляющей карты, воспроизведение до 1 миллиона пикселей

• Маршрутизация данных: слева направо, справа налево, сверху вниз, снизу вверх

• Фолио-режим: увеличивает частоту обновления и уменьшает количество приёмных карт

• Возможность произвольного распределения групп данных для оптимального подключения между приёмной картой и модулем

• Поддержка управления экранами нестандартной формы (сфера, куб, креативные формы) за счёт смещения данных

• Два гигабитных сетевых порта с автоматическим переключением (используются как вход/выход)

Обновление и обслуживание

• Чтение конфигурации и версии прошивки с приёмной карты

• Поддержка онлайн-обновления системного ПО и прошивки FPGA

• Упрощённое обслуживание и снижение рисков для заказчика

Электропитание

• Рабочее напряжение: 5 В (поддержка диапазона от 3 В до 6 В)

• Максимальная мощность: ≤ 5 Вт

• Соответствие стандарту T/COEMA 103S-2019 (уровень C)

Экологическая устойчивость

• Рабочая температура: от −40 °C до +80 °C

• Устойчивость к солевому туману: пригодна для использования в прибрежной зоне на расстоянии до 500 м

• Соответствие стандарту: T/COEMA 103S-2019, уровень C

Электромагнитная совместимость

• Подавление радиопомех на линиях питания, сетевых и последовательных портах

• Соответствие стандарту GB/T 9254.1-2021

• Устойчивость к электростатическому разряду: до 8 кВ (контактный разряд), уровень 4 — по GB/T 17626.2-2018

• Устойчивость к импульсным перенапряжениям: 4 кВ, уровень 4 — по GB/T 17626.5-2019

Гарантия качества

• Непрерывная работа 24/7

• Частота отказов: ≤ 0,3 %

• Корпус выполнен из усовершенствованного пластика: изолирующий, антикоррозийный, антистатический, термостойкий, огнеупорный, экологически безопасный

• Все компоненты защищены УФ-конформным покрытием, соответствующим двойному уровню национального стандарта 85 — защита от пыли, влаги, статического электричества и солевых воздействий

Дополнительная информация

• Размер карты: 143,6 × 91,7 × 17 мм

• Вес: около 130 г

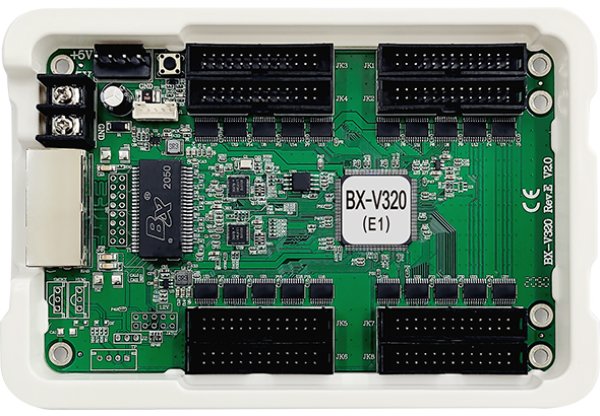

• Упаковка: каждая карта поставляется в пластиковом кронштейне BX (огнестойкий, антистатический, экологичный, термостойкий), монтируется напрямую на экран

• Размер коробки: 620 × 490 × 180 мм, в упаковке — 100 приёмных карт
