Процессор для сшивки изображений Enjoy Display G-802

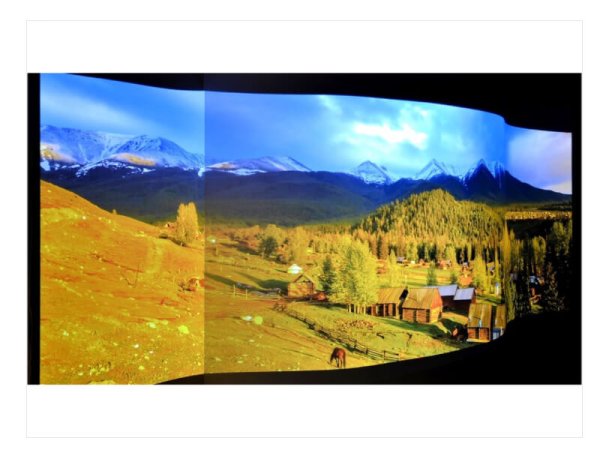

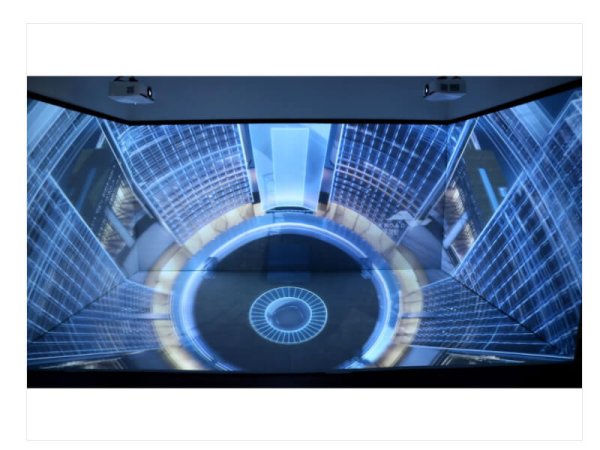

G802 - это двухканальный профессиональный процессор сглаживания краев изогнутых экранов, предназначенный для сложного смешивания краев, а также деформации изображения, выравнивания геометрии, наложения и маски краев.

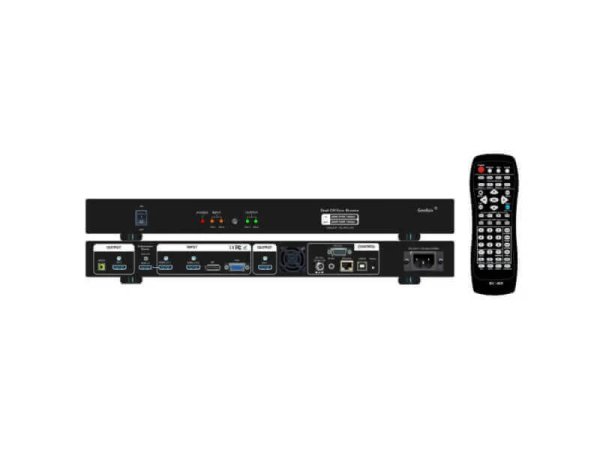

В G802 предусмотрено 4 входа (2x HDMI, 1x DP, 1x VGA) и 2 выхода HDMI. Вход поддерживает до 4096 * 2160 при 60 Гц, 7680 * 1200 при 30 Гц с полноцветной выборкой 4: 4: 4. Выход поддерживает до 2048 * 1080 при 60 Гц. Он интегрирован с 10-битным высокопроизводительным процессором, алгоритмом сглаживания под малым углом, 3: 2/2: 2 с понижением и поддерживает синхронизацию ввода, отличную от стандарта VESA



В G800-серии встроена передовая технология деформации изображений. Пользователь может выполнять сложное выравнивание геометрии и смешивание изогнутых краев экрана с помощью пульта дистанционного управления, Web-интерфейса, USB или Ethernet. Максимальная точка контроля геометрии - сетка 17x17. Регулировка линии сетки линейности и регулировка изображения угловой стены для отображения изображения под углом 90 градусов - это новая функция в выравнивании геометрии. В G800-серии также встроена отдельная гамма-коррекция RGB для точной настройки цвета наложения краев, индивидуальная коррекция цвета для каждого вывода, точная однородность цвета пикселей и повышение уровня черного в области смешивания краев 9 областей без края. Пользователи могут видеть геометрию в реальном времени и регулировку цвета для получения оптимального результата.



Петлевой выход HDMI 2.0 поддерживает последовательное подключение до 7680 * 1080 при 30 Гц и позволяет использовать большой дисплей с несколькими подключенными каскадом модулями. Функция видеостены в G800 заключается в обрезке и выделении исходного изображения для каждого проектора, а также в настройке перекрывающихся пикселей для смешивания краев. Полное смешение изогнутых краев экрана может быть достигнуто с помощью пульта дистанционного управления или Ethernet без программного обеспечения для ПК, усилитель-распределителя и разветвителя.



G800 поддерживает программируемый ввод данных EDID. Пользователь может создать любое время EDID в диапазоне от 1024x768 до 3840x2400 для оптимизации производительности видео.



Используя G800, пользователи могут заменить высококачественный проектор недорогим проектором без оптического сдвига объектива, функций блэндинга: деформации и смешения краев. Он обеспечивает простую настройку, низкий входной барьер, экономичное, надежное и гибкое решение.



В G800 встроена двойная система питания. Пользователь может использовать либо источник питания переменного тока 100-240 В, либо источник питания постоянного тока 12 В, 2 А с внешним адаптером питания постоянного тока 12 В. При подаче питания переменного тока у пользователя будет один выход постоянного тока 12 В 1 А для расширителя сигнала.



• Вход: 2x HDMI 2.0b, 1x DP1.2a, 1x VGA.
• HDCP: HDMI V2.2 / V1.4, DP: HDCP: V1.3.
• входное разрешение: 4096x2160 при 60 Гц, 7680 * 1200 при 30 Гц.
• Поддержка времени ввода, отличного от стандарта VESA.
• Выход: 2x HDMI до 2048x1080 / 60 и WUXGA.
• Входной / выходной сигнал - 10 бит, выборка цветности 4: 4: 4. Вход поддерживает прогрессивные и чересстрочные сигналы RGB / YUV. Выходной сигнал - прогрессивный RGB.
• Порты 1x HDMI 2.0b для каскадного и последовательного подключения нескольких устройств.
• Выравнивание геометрии до 9x5 контрольных точек с помощью пульта дистанционного управления и до 17x17 контрольных точек с помощью PC Tool.
• Максимальный диапазон регулировки геометрии составляет до 1200 пикселей в обоих направлениях H&V.
• Максимум. двухкадровая задержка: 33 мс (при V = 60 Гц)
• Смешивание краев по 4 краям до H = 1920 пикселей, V = 1200 пикселей с независимой гамма-коррекцией RGB и повышением уровня черного на 9 участков.
• Поддержка регулировки угловой стены по вертикали и горизонтали в удобном месте. Диапазон регулировки по 4 углам, по горизонтали / вертикали и по кривой составляет 900 пикселей каждый.
• Поддержка регулировки линии сетки линейности для быстрого выравнивания положения линии H&V с помощью пульта дистанционного управления.
• Встроенная полнофункциональная функция видеостены для разделения изображения, обрезки и настройки пикселей наложения.
• 15 предустановленных режимов вывода до 2048 * 1080 60 Гц. Поддержка частоты обновления 24/30/50/60/120 в некоторые выходные значения.
• Поддержка ввода xvYCC и 8/10/12-битной обработки цвета.
• Системные настройки можно сохранять и резервировать.
• Выбираемый размер сетки от 8 до 120 пикселей в направлении H&V. По умолчанию 32 * 32 пикселя.
• Вход / выход 50 Гц и преобразование частоты кадров.
• Выбираемый цвет узора сетки и дополнительная прозрачность для просмотра фонового изображения.
• Гибкая регулировка соотношения сторон по каждому краю до диапазона обрезки + _ 1800 пикселей.
• 10-битный процессор, каденция 3: 2/2: 2, алгоритм сглаживания под малым углом, высококачественный механизм масштабирования.
• Адаптивный деинтерлейсинг 3D-движения.
• Блокировка кадра для многоканальных синхронизированных выходов.
• Поддерживает входной сигнал с расширенным динамическим диапазоном (HDR), но на выходе нет эффекта HDR.
• Индивидуальная регулировка цвета и баланса белого для каждого выходного канала.
• Индивидуальный поворот на 90/180/270, переворот, обрезка, масштабирование и регулировка цвета в каждом канале
• Поворот и переворот на 90/270 градусов доступны только при входном разрешении 4k / 30Hz.
• Встроенные аудиовыходы HDMI и SPDIF
• Выбираемый и программируемый EDID в диапазоне: H = 1024-3840, V = 720-2400.
• Защита от электростатического разряда: ± 8 кВ (разряд в воздушном зазоре), ± 4 кВ (разряд при контакте)
• Двойное питание в G802. Пользователь может использовать источник питания переменного тока 100-240 В или постоянного тока 12 В. При использовании источника питания переменного тока имеется выход постоянного тока 12 В, 1 А для расширителя сигнала.
